作者：鄧嘯 專利工程師

圖形用戶界面（Graphical User Interface，以下簡稱GUI），是指附著在顯示屏上的視覺呈現為圖像的連通操作系統的接口界面，用戶通過點擊觸碰界面中的圖標達到操作效果。GUI外觀設計專利是指電子產品或軟件的用戶界面所表現出來的設計方案或樣態。GUI外觀設計專利在《國家知識產權局關于修改<專利審查指南>的決定》（第68號）中被首次納入我國專利法的保護范圍，其客體范圍、權利邊界、損害賠償計算等問題在我國尚缺少明確規范。

與實行GUI保護的其他國家實行局部外觀設計保護不同，我國現有的外觀設計采用整體產品保護原則，意味著載體產品是權利范圍的組成部分，在我國進行GUI申請與保護均需以產品視角考量。但是由于GUI外觀設計專利畢竟與傳統產品外觀設計專利有諸多不同，《專利審查指南》未對涉及GUI的外觀設計專利審查作出明確具體規定，因此，現階段需要結合判例和官文來分析GUI申請策略，以實現更規范有效的GUI外觀設計專利申請。

一、判例

2017年12月25日，北京知識產權法院針對GUI外觀設計專利侵權訴訟做出了第一份判決。

原告奇虎360訴“江民優化專家”軟件界面與其外觀設計專利“帶圖形用戶界面的電腦”相同，構成對其專利權的直接侵犯，即使將專利權保護范圍限定為電腦這一產品，被告的行為也構成幫助侵權行為。

判決書認為，被告提供的產品是軟件，不屬于外觀設計產品的范疇，與電腦產品不構成相同或相近種類的產品，即使被告具有銷售或許諾銷售預裝軟件電腦的可能性，原告也未提供被告銷售或許諾銷售電腦的證據。此外，軟件用戶的行為僅為下載被訴侵權軟件至電腦，不存在對電腦的制造、銷售等處置行為，因此被告提供軟件不構成幫助侵權，不支持原告請求。

二、無效案例

2017年4月18日，國家知識產權局專利復審委員會（“復審委”）針對GUI外觀設計專利作出了第一份無效決定。

涉案專利（專利號：ZL201530383753.0）包括主視圖相同的設計1和設計2，設計1包括通過手勢從下往上推得到的多張變化狀態圖（從主視圖上滑），設計2包括下拉反彈過程的多張變化狀態圖（從主視圖下拉），均從主界面經過動畫變化后進入應用軟件的頻道界面，動態結果和實現的功能不同。

無效請求人認為：

1.涉案專利的動態切換效果屬于網頁布局，即使具有人機交互功能也與手機功能無關，用戶在上滑和下滑過程中界面變化非常快，相應動畫過程的不同對整體視覺效果沒有顯著的影響，因此涉案專利符合審查指南中列舉的網頁排版情形。

2.UC瀏覽器的歷史版本（證據1）與涉案專利設計1的圖形用戶界面在整體視覺效果上無實質性差異，涉案專利設計2的主視圖與證據1公開的主視圖在整體視覺效果上無實質性差異，因此涉案專利屬于現有設計。

合議組認為：

1.涉案專利設計1和設計2分別要求保護的是用戶在使用應用軟件時向上滑動屏幕和向下滑動屏幕時的界面切換動畫效果，體現在由界面變化狀態圖1至5幾個關鍵幀界面構成的整體動態界面設計方案。簡要說明中的“主界面下部的信息內容上移”體現出用戶在主界面瀏覽信息，通過不同的切換從主界面進入頻道界面，實現應用軟件內界面的跳轉功能。即涉案專利設計1和設計2要求保護的是從手機應用軟件的主界面切換到頻道界面的動態界面，通過在手機屏幕的上下滑動、觸摸實現手機瀏覽和動態交互過程，是與手機功能相關的圖形用戶界面設計，不是純粹的網站網頁的圖文排版，屬于專利法的保護客體。

2.設計1與證據1在整體視覺效果上無實質性差異，宣告涉案專利設計1無效。

3.動態界面的創新在于從首界面到尾界面的整個動態變化過程。《專利審查指南》規定圖形用戶界面為動態圖案的，應當提交能唯一確定動態圖案中動畫的變化趨勢的視圖。這些體現變化趨勢的視圖即關鍵幀視圖表達了動態界面的設計思路、變化過程等，作為一個整體設計方案不可分割。因此涉案專利設計2的界面與證據1的界面相比時，不能只比較首尾界面，而應對比整體的變化過程。盡管二者主界面沒有明顯區別，但動態界面的動態變化過程相對于主界面的設計而言對于消費者的體驗能產生更重要的影響，在整體視覺效果上屬于應當考慮的重要內容。由于二者的動態變化過程即具體的動畫切換過程完全不同，體現在中間具體界面的內容和最終給消費者的動畫效果完全不同，差異明顯，故涉案專利設計2的界面與證據1的界面存在明顯區別，維持涉案專利設計2有效。

此外，該審查決定指出除了使用狀態參考圖外的附圖均是涉案專利要求保護的內容。

三、官文（包括補正通知書和審查意見通知書）及分析

官文指出的問題種類繁多，因此，一并結合以上判例、無效案例以及各類官文，對GUI申請文件的提供策略進行分析。

圖片

在諸多引發官文的問題中，視圖名稱不正確幾乎可以占據半壁江山。

首先，GUI申請往往涉及軟件界面的變化，一個方案可以包括多種變化即多個設計（如上述無效案例），為此，在存在多個設計的情況下，需把“設計n”放在圖片名稱的最前。

第二，如果一張圖片可以對應多個設計，需要將該圖片分別加入多個設計（如上述無效案例），即使僅提交一張該圖片，也需要在簡要說明的省略視圖部分進行記載。

第三，在每個設計中，需存在主視圖。

第四，很多代理人將點擊主界面引發的變化視圖命名為“界面變化狀態圖”或“界面變化圖”，但是根據多個官文的意見，在含有物理載體（手機、電腦）的設計方案中，主視圖的多張變化視圖需命名為“變化狀態圖n”。

第五，如果一個設計中只有一張主視圖，或者另包含一張變化狀態圖，不能為主視圖或變化狀態圖編號為“主視圖1”或“變化狀態圖1”，僅命名“主視圖”或“變化狀態圖”即可。

第六，有少量官文指出不要為視圖編號（例如“01-主視圖”），但是也有大量這樣編號的申請并未收到官文。本文建議為謹慎計，無需為視圖編號。

第七，可以為每個主視圖、變化狀態圖配備具有完整界面的狀態參考圖，其命名需加入對應的視圖名稱，即“xx圖使用狀態參考圖”，其他名稱均有可能引發官文意見，請注意。

第八，如果一張使用狀態參考圖可以對應多個設計中的多張圖片，必須將該使用狀態參考圖歸如其中一個設計，如“設計nxx圖使用狀態參考圖”，然后在簡要說明里說明省略相同的使用狀態參考圖。

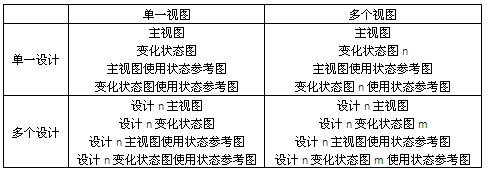

綜上所述，不會引發官文意見的視圖命名應該如以下示例：

除視圖命名外，對圖片本身進行適當?shù)奶幚硪部梢员苊庖鸸傥囊庖姟?

首先，如果視圖內包含展示框，不要留有展示內容和展示文字。

第二，視圖中需要包括具有交互功能按鈕，不能僅具有顯示作用（動態圖案也不行，必須能夠通過人工滑動或點擊控制視圖變化）。

第三，有些客戶提供包括完整內容的長圖，長圖應截屏處理，并在簡要說明里說明各截屏圖片可以通過滑動連續，提供的使用狀態參考圖最好也截屏提供，如提供完整長圖，無需提供。

第四，變化狀態圖不能與主視圖相同，主視圖是完整設計方案的一部分，而非摘要。

第五，各視圖不能與使用狀態參考圖相同，否則只需提供視圖即可，無需提供參考圖。

第六，視圖要清晰（顏色、邊緣、內部線條），各視圖長寬比要一致。

第七，圖片的空白區域要有符號（如圖片占位符、文字占位符）或在簡要說明中進行解釋。

第八，涉及地圖和地點的圖片要確保政治正確，中國地圖必須包括香港、臺灣、九段線。

簡要說明

GUI申請的簡要說明與傳統產品外觀設計有很大不同。

首先，“本外觀設計產品的名稱”應該寫“用于xx的圖形用戶界面”或“帶圖形用戶界面的xx”，其中xx指代手機、電腦等具體產品，不可以上位成終端或移動終端（這種補正非常多，請一定注意）。由上述判例可以知，如果將名稱寫為“帶圖形用戶界面的xx”將限定保護產品，對于后期維權十分不利，因此，現階段建議僅將名稱寫為“用于xx的圖形用戶界面”。

第二，“本外觀設計產品的用途”是指設備的用途而不是界面的用途，切忌寫軟件功能，建議寫法是：用于人機交互及顯示。

第三，“本外觀設計產品的設計要點”應該寫“在于顯示信息的圖形用戶界面的界面內容”，而非軟件功能。

第四，必須指定一副最能表明本外觀設計設計要點的圖片或照片，缺少或指定多個都不可以。

第五，如果包括多個設計方案，必須填寫指定基本設計：設計n，缺少或填寫多個都不可以。

第六，可以在“界面用途”項目記錄各界面的功能和其他信息（參考上述無效案例）。可以記載的內容有：

產品的圖形用戶界面為xx功能（界面實現的功能）的圖形用戶界面；

各視圖具有哪些元素，各元素具有何種交互功能；

如何通過交互動作變換視圖，如果交互動作包括滑動動作，需要寫明滑動方向；

各視圖如何展現動態變化；

是否需要保護色彩：注意如需保護色彩需單獨說明“設計n的設計方案保護色彩”，不能在描述視圖時描述色彩，如果圖片中沒有色彩，此處也不要記載；

各視圖均有名稱對應的使用狀態參考圖（寫這一句就可以，不要試圖通過在此處解釋來簡化圖片布局，圖片布局一定要規范）。

第七，需要在“省略視圖”中記載因圖片相同或不具有設計要點而省略的視圖，例如：“省略俯視圖、仰視圖、左視圖、右視圖、后視圖，因其不具有設計要點”或“省略設計2主視圖使用狀態參考圖、設計3主視圖使用狀態參考圖，因其與設計1主視圖使用狀態參考圖相同”。省略視圖處記載要簡要，不要涉及無關內容。需要注意的是，如果圖片不包括完整設計方案所有圖片，一定要在省略視圖中進行說明。

第八，上述七項需要完整規范填寫，如果無填寫內容（只有一個設計所以無指定基本設計），需要刪除該項，不要留有空白。

申請文件的修改

如果收到官文后需要修改申請文件，需要注意修改后的圖片需要與原圖片相似，不能有較大差異。

一些客戶未擴大保護范圍，往往會將一個完整滑動方案的每一屏單獨作為一個相似設計，如果各屏圖片并不具有大體相似的設計，往往會引起相似設計不相似的審查意見。此時，除刪除不相似的設計方案和進行分案申請外，還可以修改視圖名稱，將各屏圖片合并為一個或多個設計方案（來源于官文中審查員提供的建議），注意不能增加圖片以免超范圍。

希望通過以上分析能夠幫助大家在申請GUI外觀設計專利時減少收到的補正和審查意見通知書，并使設計方案在權利維護時獲得更好的保護。也希望我國能夠加快相關領域的法規建立，使GUI外觀設計專利的申請、保護能夠早日走出探索階段。
